管网七氟丙烷灭火系统

管网七氟丙烷灭火装置介绍

1、简介

       七氟丙烷（HFC-227ea、FM-200）是无色、无味、不导电、无二次污染的气体，具有清洁、低毒、电绝缘性好，灭火效率高的特点，特别是它对臭氧层无破坏，在大气中的残留时间比较短，其环保性能明显优于卤代烷，是替代卤代烷1301、1211的最理想的产品。七氟丙烷自动灭火系统是集气体灭火、自动控制及火灾探测等于一体的现代化智能型自动灭火装置，符合DBJ15-23-1999《七氟丙烷（HFC-227ea）洁净气体灭火系统设计规范》及ISO14520-9《气体灭火系统-物理性能和系统设计》系统设计及产品标准规范的要求，本系统设计先进、性能可靠，操作简单，环保良好等特点。





       适用于电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重的工业设备、图书馆、博物馆及艺术馆、洁净室、消声室、应急电力设施、易燃液体存储区等，也可用于生产作业火灾危险场所，象喷漆生产线、电器老化间、轧制机、印刷机、油开关、油浸变压器、浸渍槽、熔化槽、大型发电机、烘干设备、水泥生产流程中的煤粉仓，以及船舶机舱、货舱等。

2、系统组成

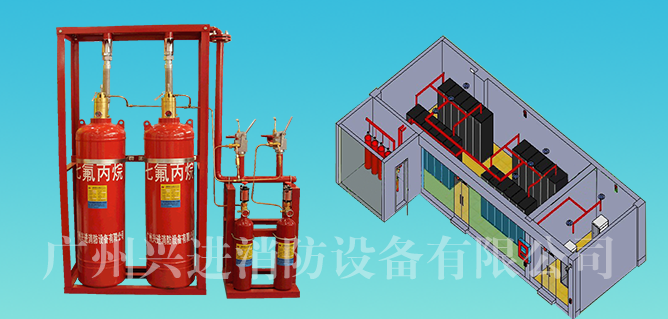

七氟丙烷自动灭火系统由储存瓶组、储存瓶组架、N2启动钢瓶组，启动钢瓶组架、瓶头阀、液流单向阀、气流单向阀、电磁启动器、输气控制管路、集流管、选择阀、三通、异径三通、弯头、异径弯头、法兰、安全阀、压力信号发送器、管网、喷嘴、药剂、火灾探测器、气体灭火控制器、声光报器、警铃、放气指示灯、紧急启动/停止按扭等组成。





3、





4、管网选择的要点

   （1）防护区必须要有气瓶间。

   （2）适用于要求喷放均匀大型防护区。

   （3）报价必须要有CAD图纸，管道铺设设计、灭火剂计量才能符合国标。



5、设计说明

储存压力为4.2Mpa 喷放时间为10S 最大保护面积800平方米或3600立方米。

档案类灭火浓度10% 每立方0.81KG 每瓶加5KG余留量。

配电类灭火浓度9%，每立方0.72KG 每瓶加5KG余留量。

机房类灭火浓度8%，每立方0.64KG 每瓶加5KG余留量。
